MPM'n börjar ta form.
Projektet startade som sagt hösten 2001, men funderingarna på att utveckla och bygga en egen maskin har funnits så långt jag kan minnas tillbaka i tiden. Alla besök på Elmia Wood, entreprenadmässor och förstås alla timmar frysandes på en stubbe vid en skogsavverkning, har med åren gett tillräckligt med energi att utveckla en egen maskin. 99,9% av bygget har skett i egen verkstad. Endast ett fåtal timmar med svarvning och broschning har gjorts externt.
|
|
Konstruktionshjälpmedel:
Ritplanka för A1, hålmall, passare, miniräknare, ett antal måttband m.m.
Kaffebryggare
Maskiner i verkstan:
MIG-svets
Gassvets för skärning av plåtar
Vinkelslip
Liten pelarborrmaskin och handborrm.
Hydraulisk handpumpad rörbockningsm.
Roterande metallkap, max 120mm
Egentillverkad plåtbock för 750x2mm
Egentillverkad lyft-telfer |
|
Design och ergonomi:
Maskinen skall vara snygg, modern i sin utformning och ha en ren konstruktion. Lås, gångjärn, hydraulventiler etc. monteras så att de skyddas och så att de smälter in i konstruktionen.

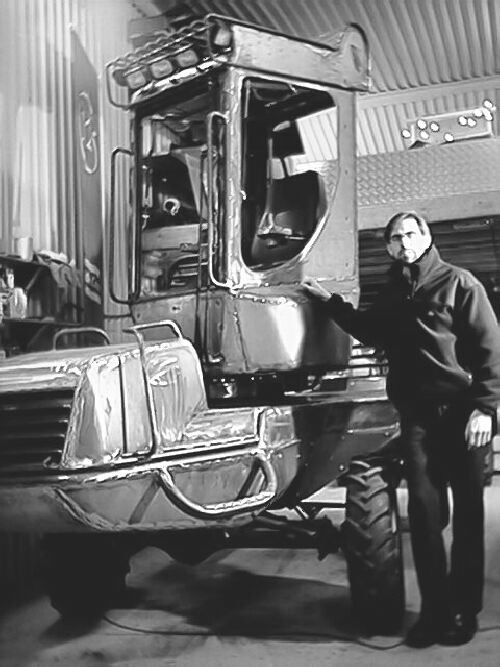

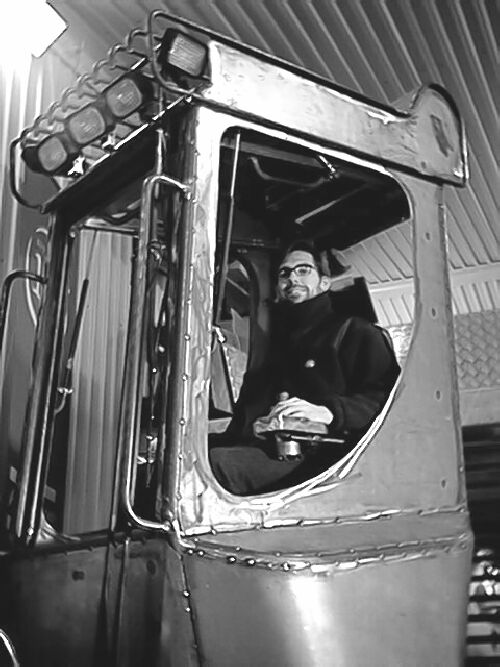

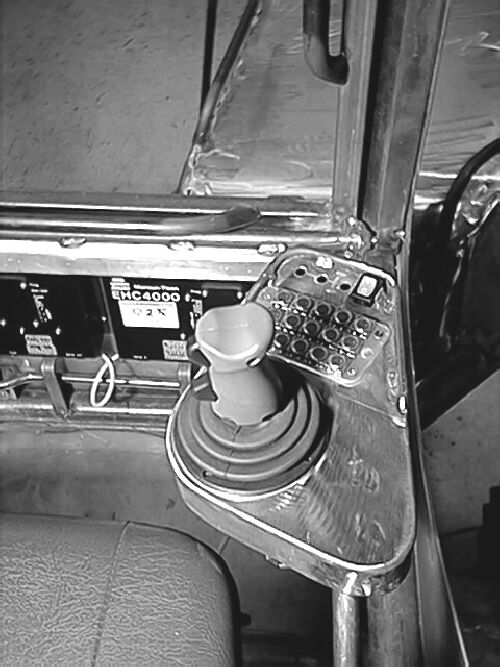

Ett annat krav på maskinen är att den skall ha god komfort -hytt som skydd mot väder och vind, med bra sikt i arbetsområdet. Därmed stod det klart ganska tidigt att hytten måste följa kranens rörelser. Hytten kan då vara mindre och behöver i princip bara rymma en fast monterad stol. Mycket energi har lagts på stuvning av hytten för att få reglage och instrument på naturliga platser. Men också för att få ett bra förvaringsutrymme för kläder etc. |
|
