Mekefalk's MPM-projekt
Mål: Bygga en multi-maskin som klarar av att gräva, röja/gallra i skogen, hantera massaved och timmer, transportera massor, stamkvista i gallringar, bergborra.
Syfte: Att försöka bygga dröm-maskinen och förstås att ha himla roligt under projekttiden. Maskinen kommer vara fylld med kluriga finesser och inget kommer att lämnas åt slumpen. Kallbockade rundrör skall användas i så stor utsträckning som möjligt. Detta ger bl.a. en mjuk design och mindre svetstid.
|
 |
Konstruktion:
- Centralrörsram med pendelupphängda styraxlar.
- Fyrhjulsdrivning och fyrhjulsstyrning
- Hydrostatiskt drivning.

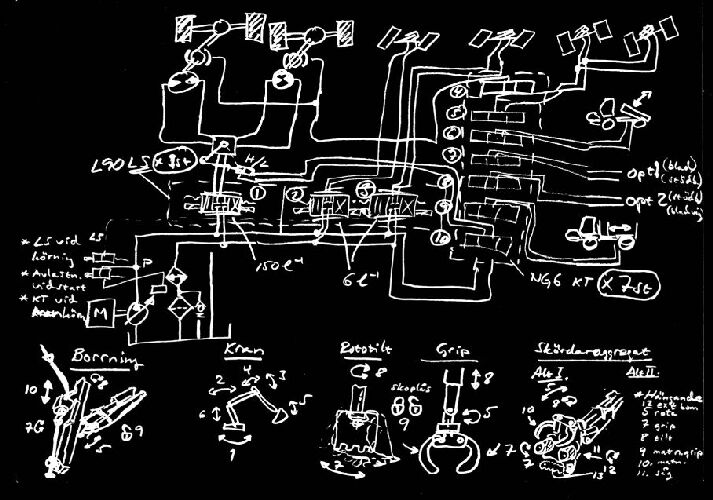

- Golf TDI motor med effektreglerad hydraulpump förser alla maskinens funktioner med olja.
- Förarhytt monterad bredvid kranen på svängkrans.
- Frontrutan är även dörr vilken dras in i taket på hytten, ovanför föraren. Detta ger att man vid t.ex. grävning kan köra maskinen med öppen frontruta för bättre sikt och kommunikation. Även en säkerhetsaspekt eftersom en dörr på sidan inte skulle gå att öppna i alla lägen.
- Motor placerad framför framaxeln, hytt och kran / svängkrans placerade ovanpå eller något bakom framaxeln.
- Bakom hytten kan ett flak monteras eller stöttor och grind för massavedskörning.

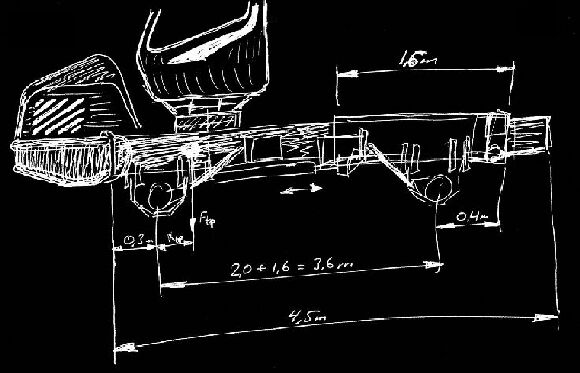

- Bakaxeln är förskjutbar, varierbar hjulbas 2,6m -3,4m beroende på last. Batterier, dieseltank och hydraultank placerade på sidan om ramen, bakom framaxeln.
|
|
Kran:
- Grävarm ursprungligen från England, av märket McColloc. Troligen från sjuttiotalet.
- Vikt: 260kg
- Räckvidd: 4m
- Lyftkraft: 250kg / 4m
|
|
