Målet var givet, egen skärmaskin för 'rapid prototyping'.

(Praktikbilder lite längre ned på sidan och filmer längst ned...)



Recept för lyckat bygge:

Internet luslästes.
Styrkort, stegmotorer, remmar och kuggremshjul inköptes (cnc2all.com allmotion.se molndahls.se)
Maskinstyrprogrammet Mach3 och plåt CAD/CAM programmet Sheetcam installerades, freeware.
Tillverkning av enkel ram och styrningar gjordes på ngra timmar och sedan var det dax för test.
Kostnad för bordet med styrning runt 15' +m. Plasmaskäraggregatet tillkom.

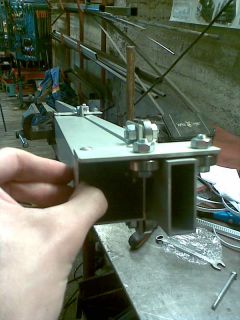

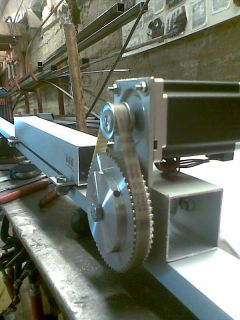

Styrning och drivning av Y axeln,alu profiler från Bauhaus.

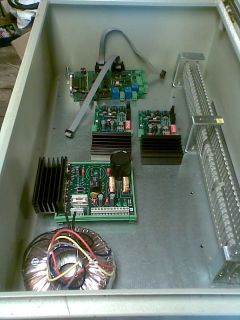

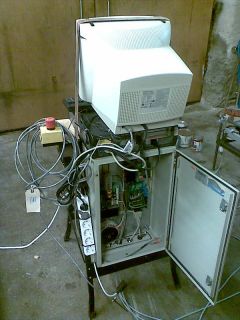

Styrning med gammal XP dator. Skrivarporten LPT1 används, busenkelt!





Installerat och klart!

Noggrannhet +/- 0.2 mm.



Rörskäraren konstrueras och byggs

Konceptet bygger på en åkvagn som arbetar sig fram/bakåt på en rälsbalk och håller/roterar
röret framför sig. Ett justerbart stöd i änden av rälsbalken har även en justerbar hållare för

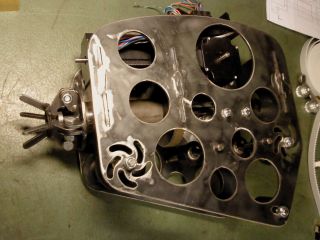

plasmaskärhandtaget. Detaljbild visar framdrivningen.

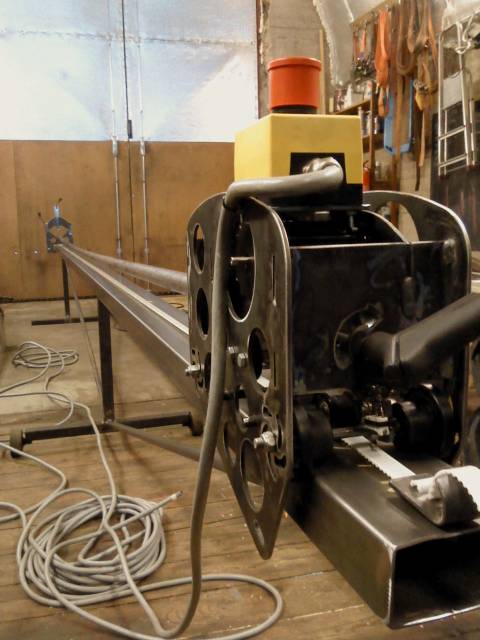

Klart för start. Veven i bakkant låser röret med expander-fingrar invändigt i röret som chuck.

Första testkörningen!



----------------------------------------------------------------------------------------------------------------

Praktik med plåtskärmaskinen och rörskäraren

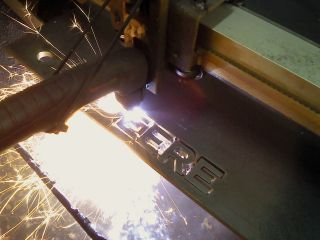

Textskyltar

Hydraultank

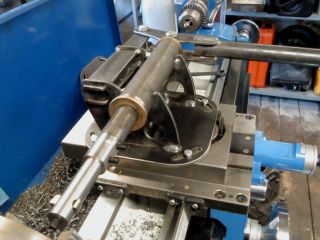

Kilspårdragare för svarv

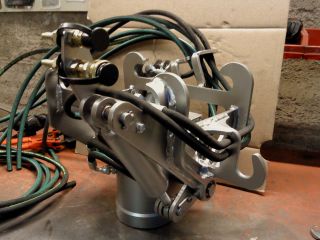

Rotortilt

Rörskäraren förstås :)

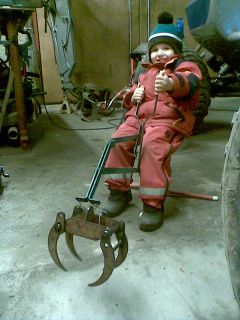

Grip till minigrävare

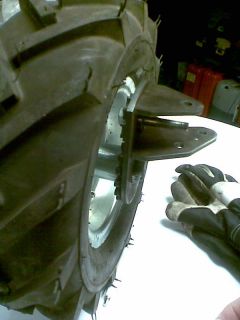

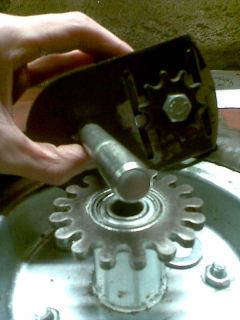

Slutväxel / portalaxel till minitraktor

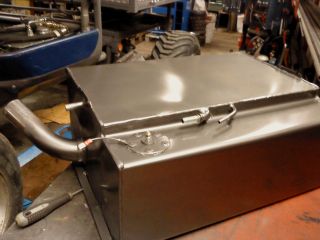

Ny bränsletank till Baby Blue, gjord på 5 röda :))

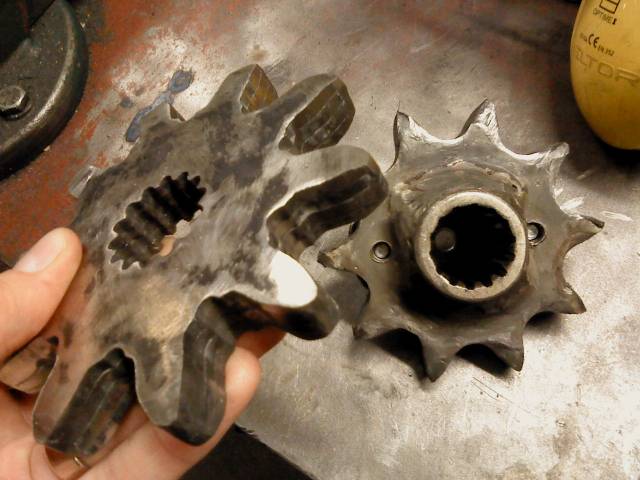

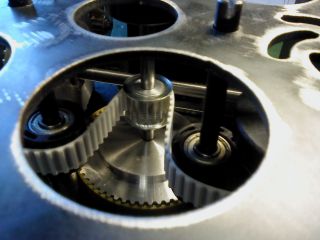

Nytt svängdrev till Baby Blue, notera special-kuggprofil ;)

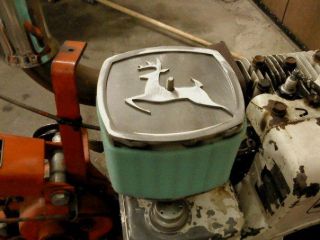

Luftfilter med 'stil och finess'

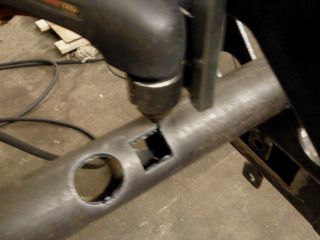

Rör från rörskäraren till en maskintillverkare

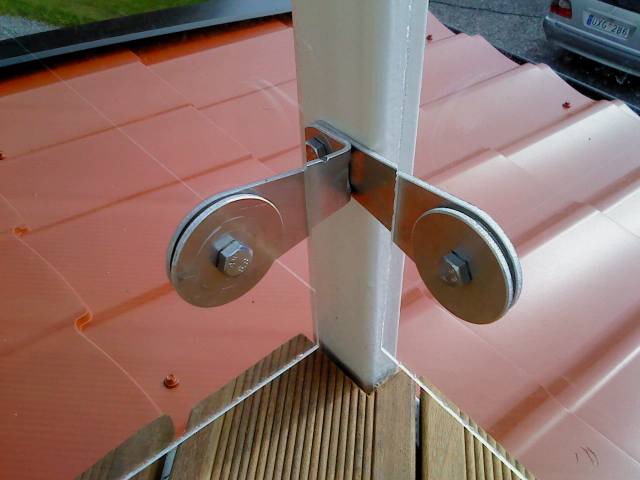

Detaljer för balkongräcke i aluminium

Ölöppnare



m.fl.

---------------------------------------------------------------------------------------------------------------

Filmer

En av de första körningarna med bordet.

Senaste tillskottet, vattenbordet. Nu behövs inget utsug, helrätt prioritering.

Torrkörning med rörskäraren

Andra testkörningen med rörskäraren
